Výměníky tepla

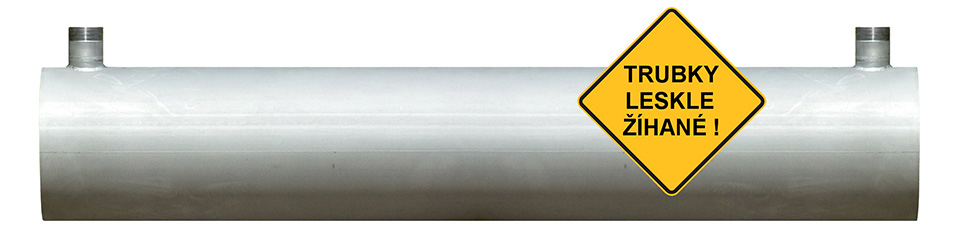

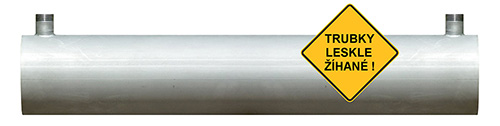

VÝMĚNÍK SE ŠROUBOVICOVÝMI TRUBKAMI - typ HTH

S trubkovým svazkem ze šroubovicových trubek

(stáhnout technický list)

Velmi oblíbené jsou v současnosti výměníky se šroubovicovými trubkami. Toto výměníky jsou, díky své kompaktnosti a provedení, používány v komunální energetice, ale i jiných aplikacích kapalina-kapalina nebo pára-kapalina. Typ HTH (Helical Tube Heat exchanger) se standardně vyrábí z nerezové oceli jakosti WNr.1.4541 – stabilizovaná Titanem. Trubky používáme s tepelnou úpravou tzv. lesklé žíhání (bright annealing ), což zaručuje plné využití antikorozních limitů tohoto typu materiálu a plně vyhovuje potřebám tohoto oboru. Pro vyšší nároky na korozní odolnost lze volit také ocel WNr.1.4404 (AISI 316L).

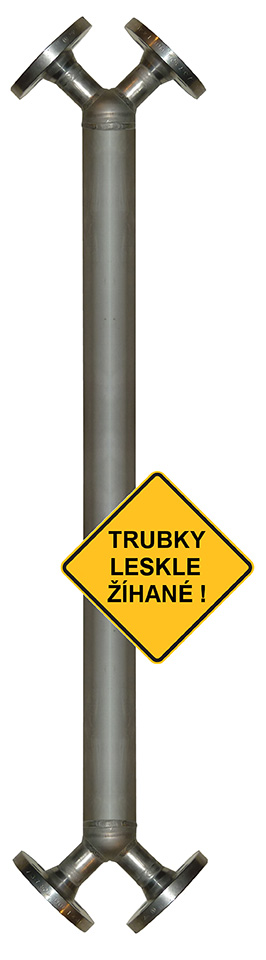

VÝMĚNÍK SE ŠROUBOVICOVÝMI TRUBKAMI - typ MDS

(Technické listy na vyžádání.)

Zvláštní typ výměníku pro aplikace plyn-kapalina, s použitím jako chladič plynu, dohřívač nebo ekonomizer. Použití nízkotlakého plynu nebo vzduchu, jako pracovní tekutiny, obvykle vyžaduje nízkou tlakovou ztrátu. Speciální uspořádání teplosměnného svazku ze šroubovicových trubek umožňuje typ MDS přímo zabudovat do potrubí. Rozteč v podélném směru je optimalizována za účelem udržení nízké tlakové ztráty v mezitrubkovém prostoru. Spolu s cyklonem či demisterem je možné jej využít pro odvlhčení plynu. V plně uzavřeném plášti toto uspořádání potom splní i nároky pro využití nízkotlaké páry.

TRUBKOVÝ VÝMĚNÍK SE ŠROUBOVICOVÝMI TRUBKAMI
