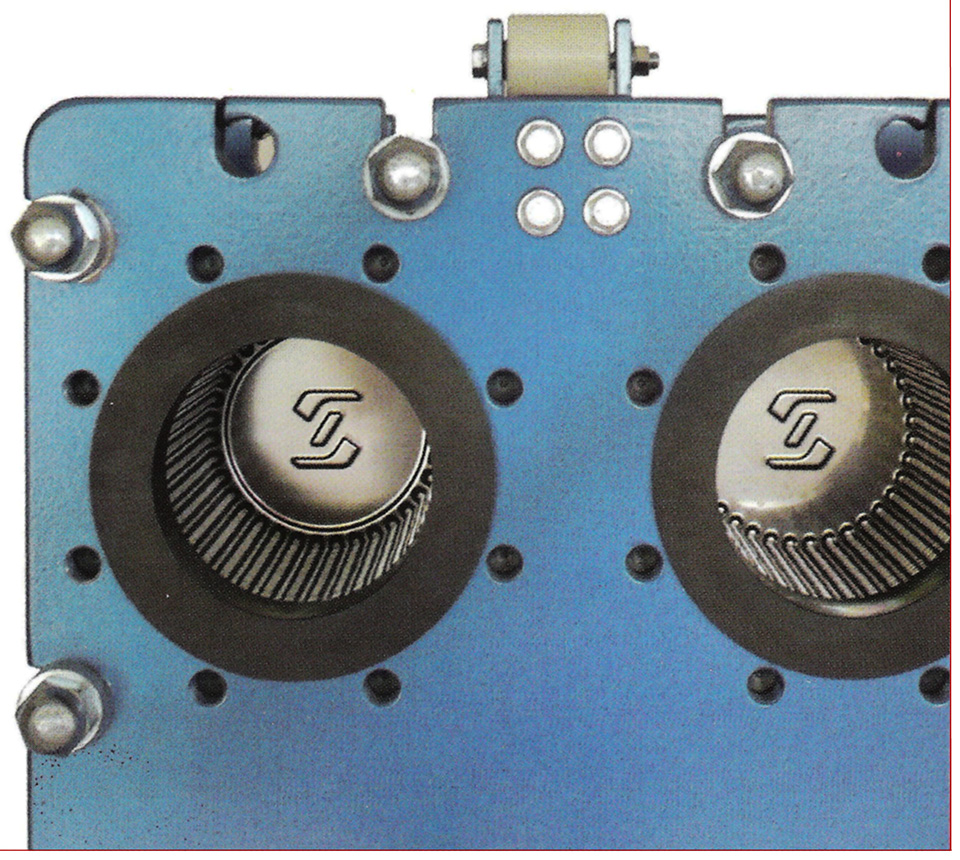

ROZEBÍRATELNÉ DESKOVÉ VÝMĚNÍKY

V oblasti rozebíratelných deskových výměníků spolupracujeme se stabilním a renomovaným výrobcem z Itálie - TECHNO-SYSTEM s.r.l. Společnost vyvíjí a vyrábí rozebíratelné deskové skládané výměníky tepla od roku 1983. Jejich výrobky splňují nároky zákazníků od potravinářstí až po energetiku.

Trvalý důraz na vývoj a inovace se dnes odráží v kvalitním provedení výrobků. Ve zkušební laboratoři je testován výkon a tlakové ztráty všech výměníků tepla, které jsou uváděny na trh.

Z racionálního hlediska jistě zaujme poměr - užitná hodnota / cena . O úspěchu výrobků pak svědčí široké reference výrobce.

Pro dimenzování výměníků je samozřejmostí vlastní výpočtový program, jehož postupy zahrnují jedno i vícechodé uspořádání. Současná řada teplosměnných desek, s charakterem kanálů „free flow“ i „high efficiency“ pro všechny velikosti, plně pokrývá požadavky většiny technologických procesů. O rozsahu jistě dá nejlepší představu velikost připojovacích rozměrů – od DN32 do DN200.

TECHNO-SYSTEM

Materiály použité na výrobu teplosměnných desek jsou zahrnuty v široké škále, od dnes standardních chromniklových ocelí 1.4404 (AISI 316L) až po Hastelloy, Monel nebo Titan.

Těsnění desek, s moderním systémem přidržování těsnění v těsnící drážce „Clip-on“, se provádí v rozsahu materiálů: NBR (NITRIL), EPDM, EPM, FKM (VITON), SILIKONOVÁ PRYŽ.

Pro potravinářství a při vyšších nárocích provozu lze dodat výměník ve SPECIÁLNÍM PROVEDENÍ, tj. s nerezovým rámem a zvláštními typy připojení (viz Technické listy).


(stáhnout technické informace o celé výrobní řadě)

TECHNICKÉ LISTY TABULKA PRO RYCHLOU ORIENTACI

(pro technické podrobnosti klikni na vybraný typ)

Typ Světlost připojení Rozteč hrdel horizontální Rozteč hrdel vertikální
STANDARDNÍ PN 10, 16, (25)
TSC 510 DN32 86 381
TSC 910 DN32 86 657
TSC 1410 DN50 (65) 140 690
TSC 1420 DN50 (65) 140 690
TSC 2610 DN50 (65) 140 1200
TSC 2410 DN100 230 720
TSC 4810 DN100 230 1364
TSC 4510 DN150 296 973
TSC 8110 DN150 296 1573
TSC 4410 DN200 396 776
TSC 7110 DN200 396 1146
TSC 9910 DN200 396 1536
SPECIÁLNÍ PN 6, 10, (16)
TSC 511 DN32 86 381
TSC 911 DN32 86 657
TSC 1411 DN50 (65) 140 690

REFERENCE

(budou zaslány na vyžádání)
