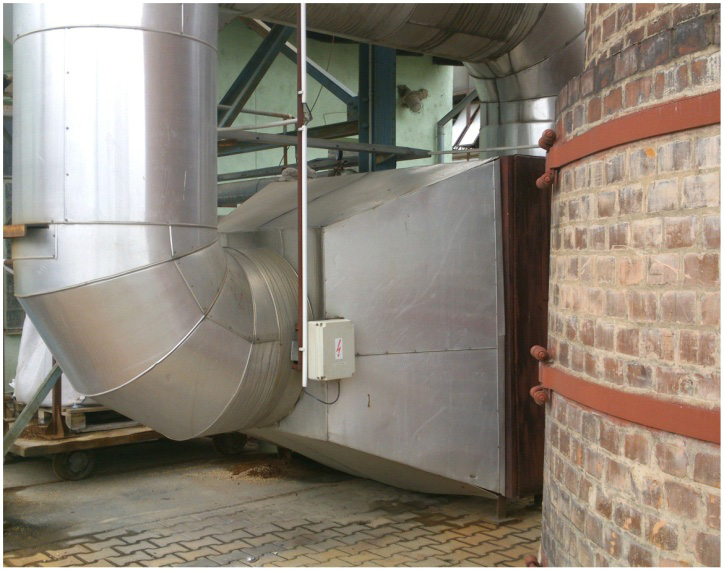

VÝMĚNÍK TEPLA S TEPLOSMĚNNÝMI LAMELAMI - pro spaliny a horké odpadní plyny - typ GE

(stáhnout technický list)

Celonerezový lamelový výměník určený pro využití zbytkového tepla ze spalin a odpadních plynů.

Nízké tlakové ztráty je dosaženo vhodnou roztečí a geometrií trubek a teplosměnných lamel. Možnost použití výměníků pro teploty plynů vyšší než 350°C je nezbytné konzultovat. Výměník může být vybaven přívodní a výstupní komorou s připojovacími hrdly s přírubami s redukovanou tloušťkou listu. Každý výměník je individuálně navržen podle pracovních parametrů. Pro výpočet výměníku je třeba co nejlépe zadat parametry odpadního plynu, případně palivo a charakter spalovacího procesu.

Za účelem maximální efektivity zařízení či případného snadnějšího čistění (v průmyslových procesech) lze sestavovat více sekcí za sebou.

Výměník dle NV26/2003 (PED 97/23EC) lze navrhnout a vyrobit podle standardů : AD 2000; API 661; ASME VIII div.1;

Materiály používané na výrobu výměníků
